Nummering banen Schiphol voor de oorlog

Beste mensen,

Hoe was de nummering van de start- en landingsbanen op Schiphol voor 1940? Ik zie, in wat naar mijn weten een afbeelding uit de Gids voor Luchtvarenden is, een nummering die niets te maken heeft met de richting van de banen?

https://i.postimg.cc/pdKL4bcf/schiphol-3.png

Groet,

Cees:thumbup:

Citaat:

---

Oorspronkelijk geplaatst door Cees Donker

Hoe was de nummering van de start- en landingsbanen op Schiphol voor 1940? Ik zie, in wat naar mijn weten een afbeelding uit de Gids voor Luchtvarenden is, een nummering die niets te maken heeft met de richting van de banen? :thumbup:

---

De Magnetische nummering van landingsbanen schijnt ergens aan het einde van WW2 in Engeland te zijn ingevoerd. Daarvoor ( in Engeland ) een nummer systeem van 1 t/m ..

Voorschrift 1938 : gebruik zo veel mogelijk de verharde ( landingsbanen )
Dus dat hoefde niet en kon men gewoon landen recht tegen de wind in op het grasveld ( zoals bijna elke piloot gewend was toendertijd )

Verder bijna alle communicatie was visueel, sein lamp en de landings richting aangegeven met de grote T op het veld .

https://www.dbnl.org/tekst/lint011te...h05ill0101.gif

Dus op het kaartje is daar landingsbaan 2 in gebruik

Dankjewel Pim! Helder!

Cees

Ik denk dat de nummers op het kaartje niet kloppen.
https://archief.amsterdam/beeldbank/detail/470c9af4-f424-a41f-5f80-bb902124a6de/media/4304616b-098b-1e7d-5020-e41051a4a03e?mode=detail&view=horizontal&q=dc3&row s=1&page=48

Baan 3 op het kaartje was in werkelijkheid baan 7 zo te zien. Richting het zuidwesten. Baan 7 is onderstreept, langste baan?

Was de windroos misschien in twaalven verdeeld, baan 6 richting het zuiden, baan 9 richting het westen?

Peter

De nummers op het kaartje zijn helemaal correct.
Nummering op de aangehaalde foto is voordat het hele complex van banen gereed was.
7 werd 3 en 8 werd 2.
Ronald

Dan vraag je je toch af waarom ze die hoge nummers gebruikten, dat moet toch een reden hebben.

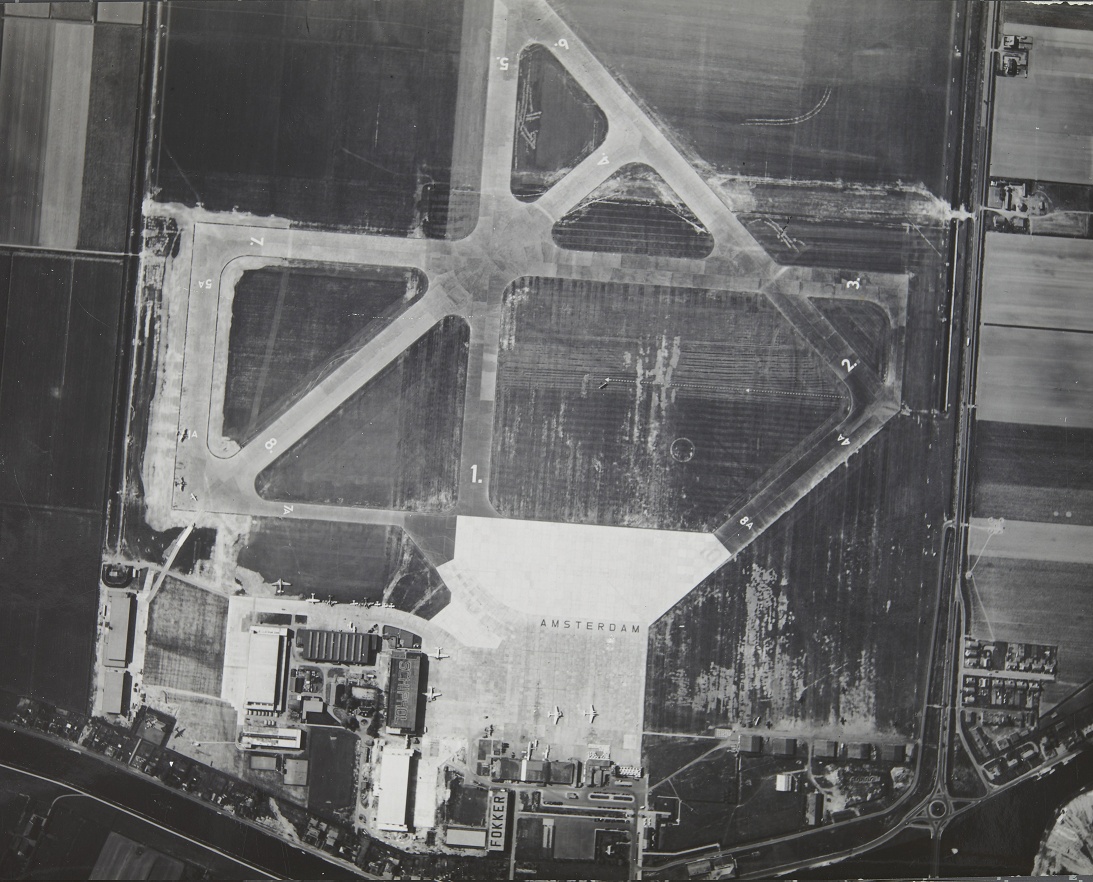

Luchtfoto Schiphol 1939 - 1940 van NIMH beeldbank:

Bijlage 36521

Bron: https://beeldbank.nimh.nl/foto-s/det...f-cd3149856e1f


Plattegrond van Schiphol, afkomstig uit 'KLM Handleiding voor rondleiders 1939'

Bijlage 36522

Citaat:

---

Oorspronkelijk geplaatst door Cees Donker

Ik zie, in wat naar mijn weten een afbeelding uit de Gids voor Luchtvarenden is, een nummering die niets te maken heeft met de richting van de banen?
:thumbup:

---

Ik was eerder vergeten te reageren op je eigenlijke vraag.

Er zit in die nummering wel degelijk een systeem m.b.t. de richting:
Baan 1. (en in parallel daarmee 1A) is gericht op het noord-west.
Baan 2. is gericht op west.
Baan 3. (en in parallel daarmee 3A) is gericht op zuid-west.
Baan 4. (en in parallel daarmee 4A) is gericht op zuid.
Baan 5. (en in parallel daarmee 5A) is gericht op zuid-oost.
Baan 6. is gericht op oost.
Baan 7. (en in parallel daarmee 7A) is gericht op noord-oost.
Baan 8. (en in parallel daarmee 8A) is gericht op noord.

De nummering van banenrichtingen is tegen de klok in. Waarom weet ik ook niet. Was dat wellicht al gebruikelijk op andere vliegvelden?

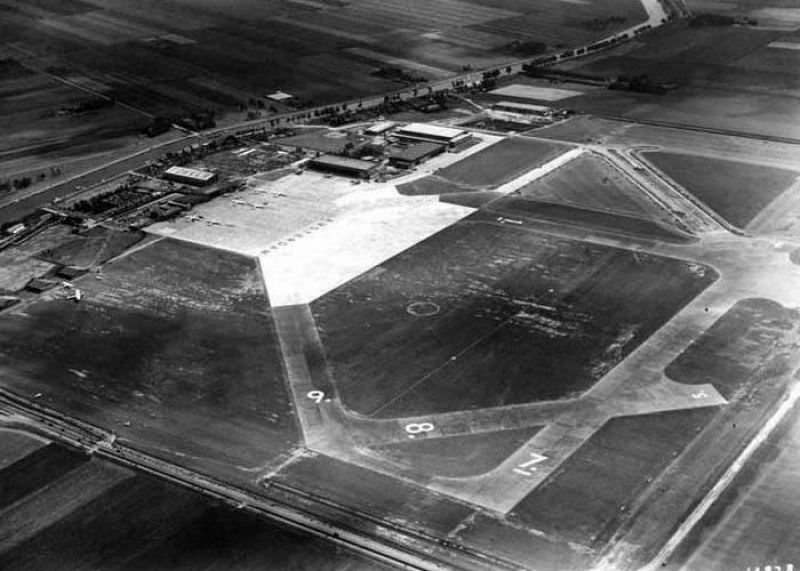

Het oudere nummeringssysteem daarvoor, waar Fogg op wees, lijkt op onderstaande foto (bron onbekend) ruwweg met de klok mee, waarbij de meeste lage nummers nog ontbreken omdat het banenstelsel nog niet af was. Daarvoor benodigde omliggende gronden moesten nog onteigend worden.

Bijlage 36523

Citaat:

---

Oorspronkelijk geplaatst door Dagger

Luchtfoto Schiphol 1939 - 1940 van NIMH beeldbank:

Bijlage 36521

Bron: https://beeldbank.nimh.nl/foto-s/det...f-cd3149856e1f


Plattegrond van Schiphol, afkomstig uit 'KLM Handleiding voor rondleiders 1939'

Bijlage 36522

---

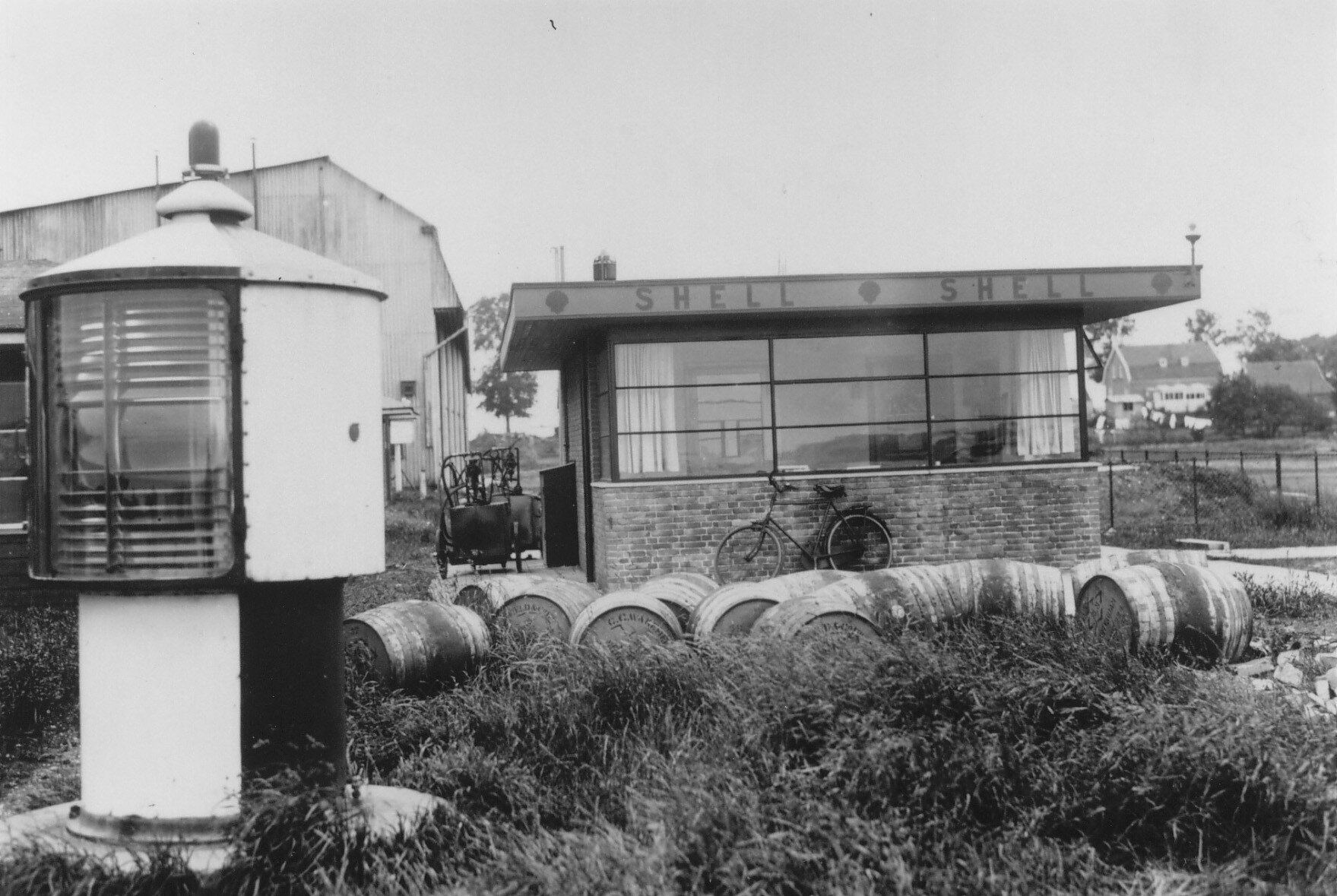

Kan iemand mij helpen met de vraag hoe de landingslichten er uitzagen?

Cees

https://archief.amsterdam/beeldbank/...c-38061121d2c3
https://archief.amsterdam/beeldbank/...c-38061121d2c3Bijlage 36528
Stads Archief Amsterdam

Citaat:

---

Oorspronkelijk geplaatst door Cees Donker

Kan iemand mij helpen met de vraag hoe de landingslichten er uitzagen?

---

Ruud plaatste enkele jaren geleden een mooie foto van een der landingslichten op het oude Schiphol:

http://www.nederlandseluchtvaart.nl/...3918#post73918
